Η επικαθήμενη πλατφόρμα μεταφοράς μηχανημάτων έργου έχει ολικό μήκος 13.600mm και ωφέλιμο μήκος φόρτωσης πλατφόρμας 9.100mm. Το εξωτερικό πλάτος της πλατφόρμας είναι 2.550 mm χωρίς την επέκταση των πλαϊνών βραχιόνων. Με την επέκταση των πλαϊνών βραχιόνων το πλάτος είναι περίπου 3.040mm. Το ύψος της πλατφόρμας στην περιοχή φόρτωσης των μηχανημάτων είναι στα 900mm περίπου. Ο οπίσθιος πρόβολος του πλαισίου από τον τελευταίο άξονα είναι περίπου 2.200 mm. Το δάπεδο της πλατφόρμας είναι κατασκευασμένο από ξύλο πάχους 60mm και λαμαρίνα τύπου κριθαράκι πάχους 8mm. Το μεικτό βάρος της τριαξονικής επικαθήμενης πλατφόρμας είναι 54.000 κιλά. Η εταιρία μας αναλαμβάνει και την προμήθεια διαξονικής, τριαξονικής, τετραξονικής και πενταξονικής επικαθήμενης πλατφόρμας μεταφοράς μηχανημάτων έργου βάσει των εκάστοτε απαιτήσεων του πελάτη.
Ράμπες

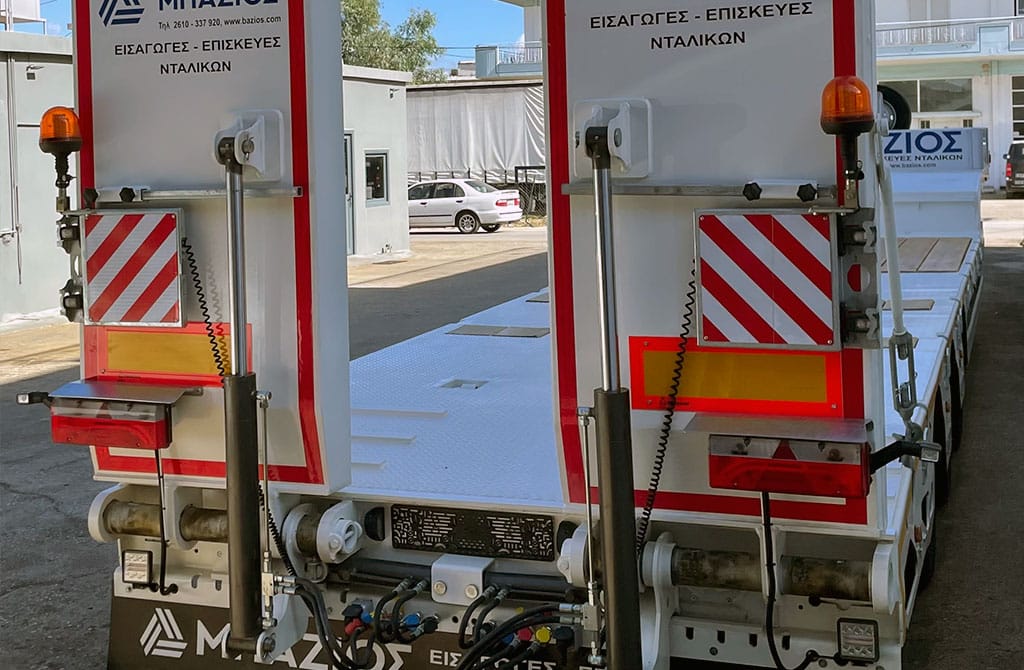

Στο πίσω τμήμα της επικαθήμενης πλατφόρμας μεταφοράς μηχανημάτων θα βρίσκονται κατάλληλες υδραυλικές ράμπες για την φόρτωση των μηχανημάτων έργου επί της πλατφόρμας. Οι ράμπες θα έχουν δυνατότητα υδραυλικής ολίσθησης προς τα αριστερά και τα δεξιά κατά 250mm περίπου. Το μήκος είναι 2.700mm και το πλάτος 900mm.
Το δάπεδο είναι κατασκευασμένο από ξύλο για την αποφυγή ολίσθησης των μηχανημάτων κατά την διάρκεια φόρτωσής τους. Το πλαίσιο των ραμπών θα είναι κατασκευασμένο από χάλυβα πάχους 4mm.
Ποδαρικά στήριξης πλατφόρμας
Η υπό προμήθεια πλατφόρμα μεταφοράς μηχανημάτων θα φέρει τηλεσκοπικά ποδαρικά στήριξης της πλατφόρμας, τα οποία θα είναι εφοδιασμένα με μηχανική κίνηση δύο ταχυτήτων.
Τα εν λόγω ποδαρικά στήριξης θα έχουν την δυνατότητα να υποστηρίξουν φορτίο 25 τόνων.
Σύστημα αξόνων
Η υπό προμήθεια πλατφόρμα μεταφοράς μηχανημάτων θα φέρει τρείς (3) άξονες ικανότητας φόρτωσης των 12 τόνων έκαστος. Ο πρώτος άξονας θα έχει την δυνατότητα να ανυψώνεται και ο τελευταίος άξονας θα είναι διευθυντήριος (τιμόνι) άξονας.
Τα ελαστικά επίσωτρα θα είναι καινούργια (κατασκευής του τελευταίου εννιαμήνου από την ημερομηνία παράδοσης), τύπου 245 / 70 R 17.5, ακτινωτά, χωρίς αεροθάλαμο, πέλματος ασφάλτου ή ημιτρακτερωτό, σύμφωνα με την οδηγία 2001/43/ΕΚ ή/και νεότερη τροποποίηση αυτής και να ανταποκρίνονται στους κανονισμούς ETRTO.
Η υπό προμήθεια πλατφόρμα μεταφοράς μηχανημάτων θα φέρει 12 τεμάχια κατάλληλα ελαστικά. Ένας δε επιπλέον τροχός (ρεζέρβα) θα βρίσκεται σε πλήρη ετοιμότητα ως εφεδρικός, στο εμπρόσθιο μέρος της πλατφόρμας.
Λεπτομέρειες
Πλαίσιο
Το πλαίσιο θα είναι ειδικά κατασκευασμένο για την προοριζόμενη χρήση του (για λειτουργία σε οδοστρώματα κάθε είδους, με το προβλεπόμενο φορτίο). Θα είναι κατασκευασμένο έτσι ώστε να δέχεται τις προβλεπόμενες καταπονήσεις με ικανοποιητικό περιθώριο ασφαλείας και θα έχει πλήρη αντισκωριακή προστασία. Θα είναι εργονομικά σχεδιασμένο και αρκετά ευέλικτο, για την εκτέλεση του σκοπού που προορίζεται.
Υλικό κατασκευής
Κατασκευή από χάλυβα ST44 με πάχος 12mm και I-διατομής
Δάπεδο
Ξύλο πάχους 60 mm και λαμαρίνα τύπου κριθαράκι.
Πλαινοί βραχίονες επέκτασης
Κατασκευασμένοι από γαλβανιζέ κοιλοδοκό πάχους 5mm. Θα είναι συρόμενοι και στην πλήρη επέκτασή τους θα ορίζουν το εξωτερικό πλάτος της πλατφόρμας στα 3.040mm περίπου.
Βασιλικός Πείρος
Ο βασιλικός πείρος θα είναι 2” σύμφωνα με τη προδιαγραφή DIN 74080.
